  PZ-6T、PZ-7T型噴射機是用于干噴、潮噴混凝土的設備，它具有結構合理、性能穩定、操作維護方便、使用壽命長、可分別配置膠輪和軌輪兩種行走裝置等特點。

 廣泛適用于隧道、涵洞、地鐵、水電工程、地下工程的噴射混凝土施工作業。

本機主要是由驅動裝置、轉子總成、氣路系統、壓緊裝置、噴射系統等部分組成。

A . 驅動裝置主要由電機（16）和減速箱（11）構成。

B. 轉子總成主要由轉子體（5）、轉子襯板（7）和橡膠料腔（6）等組成，轉子襯板垂直與轉子體軸線安裝在轉子體上下兩端，橡膠料腔（6）安裝在與轉子體軸線平行且均勻分布在轉子體圓周上的十個料腔座孔內。

C. 氣路系統由分氣器（13），主氣路截止閥（15）、上氣路截止閥（17）、下氣路截止閥（14）、供水截止閥（22）等構成。

D. 壓緊裝置（18）安裝在面板（8）與料斗底座（3）之間，用來給橡膠結合板（4）和轉子襯板（7）間的密封面施加正壓力。

E. 噴射系統由輸料軟管（21）和噴頭（23）等構成，

工作原理:

該設備工作原理為：攪拌好的物料由配料攪拌機卸料口（或人工拌料和上料）經過振動篩網供入噴射機料斗（1）中，由撥料器（2）撥動注入轉子總成的橡膠料腔中，橡膠料腔隨轉子體旋轉到出料口處，在這里從氣路系統進入的壓縮空氣，把物料吹入出料橡膠彎頭（9），由旋流器（10）引入另一路壓縮氣，呈多頭螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料軟管（21），到達噴頭（23）通過供水截止閥（22）添加適量補充水分后噴射到受噴面上。

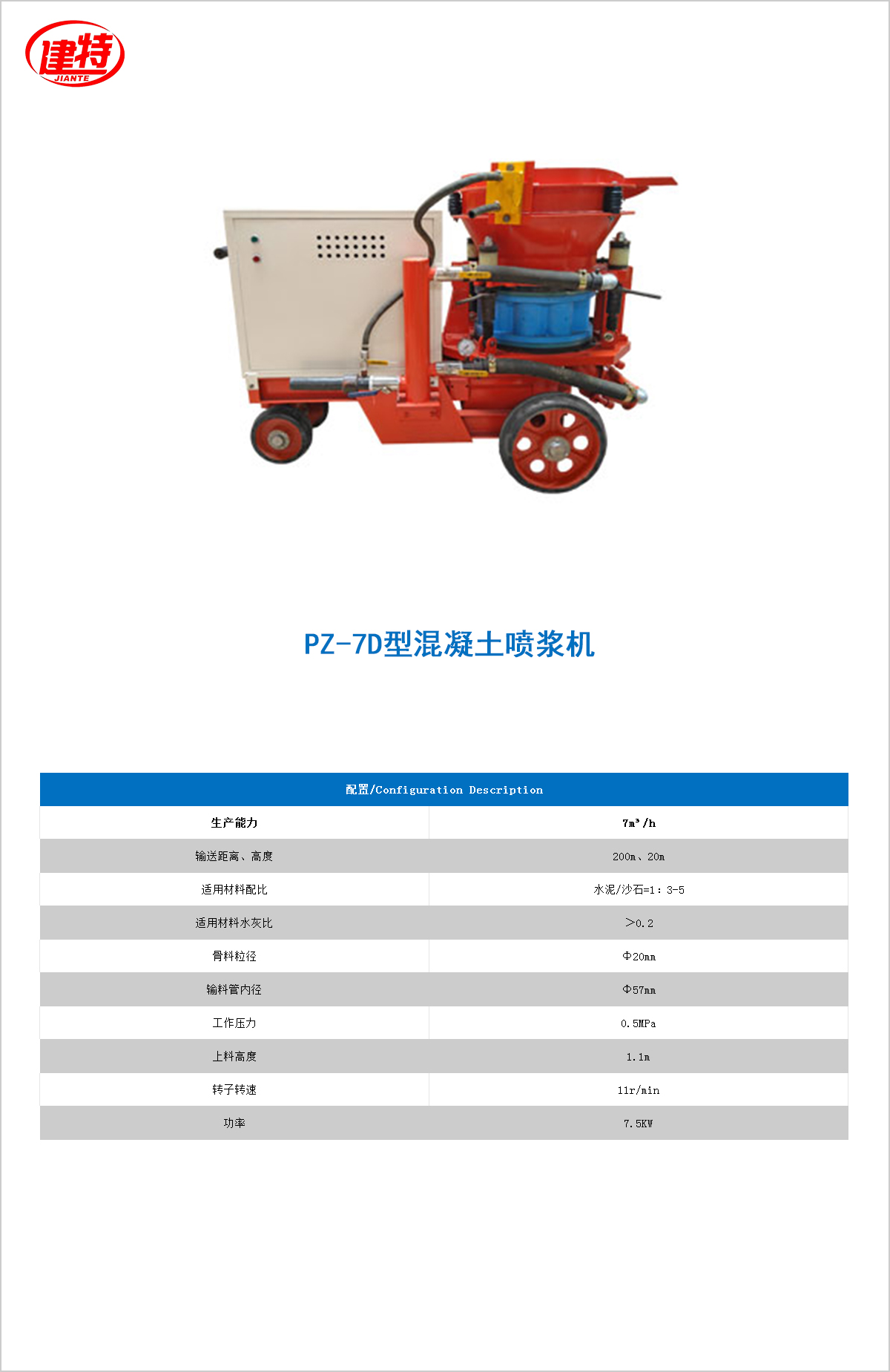

潮噴機PZ-7型

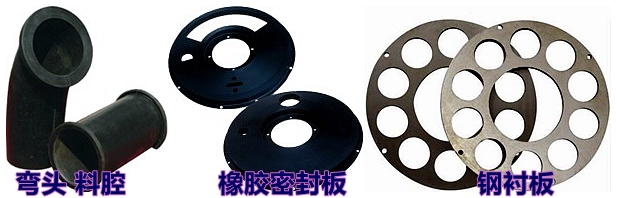

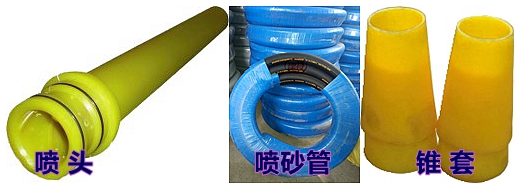

配套配件：

產品參數：
